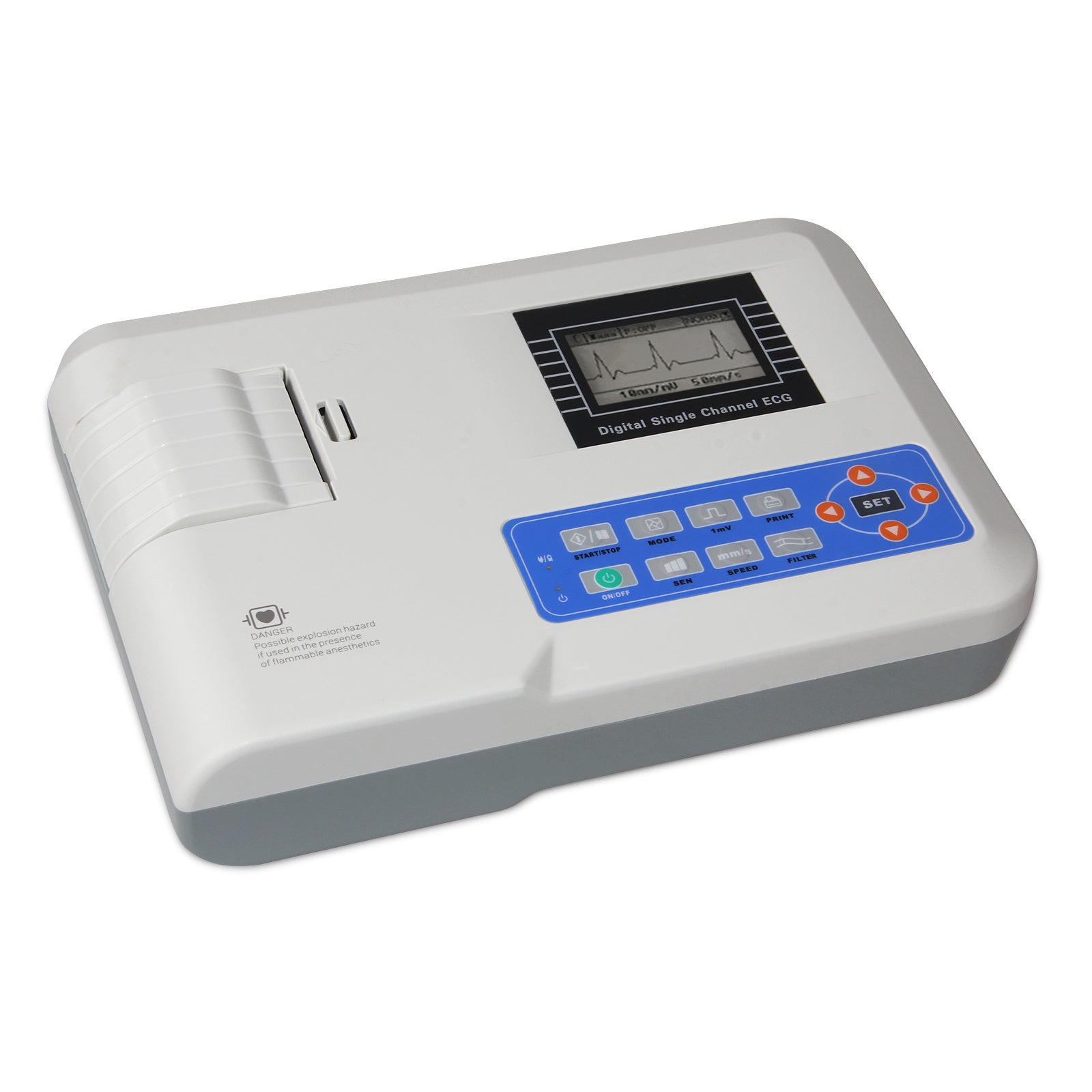

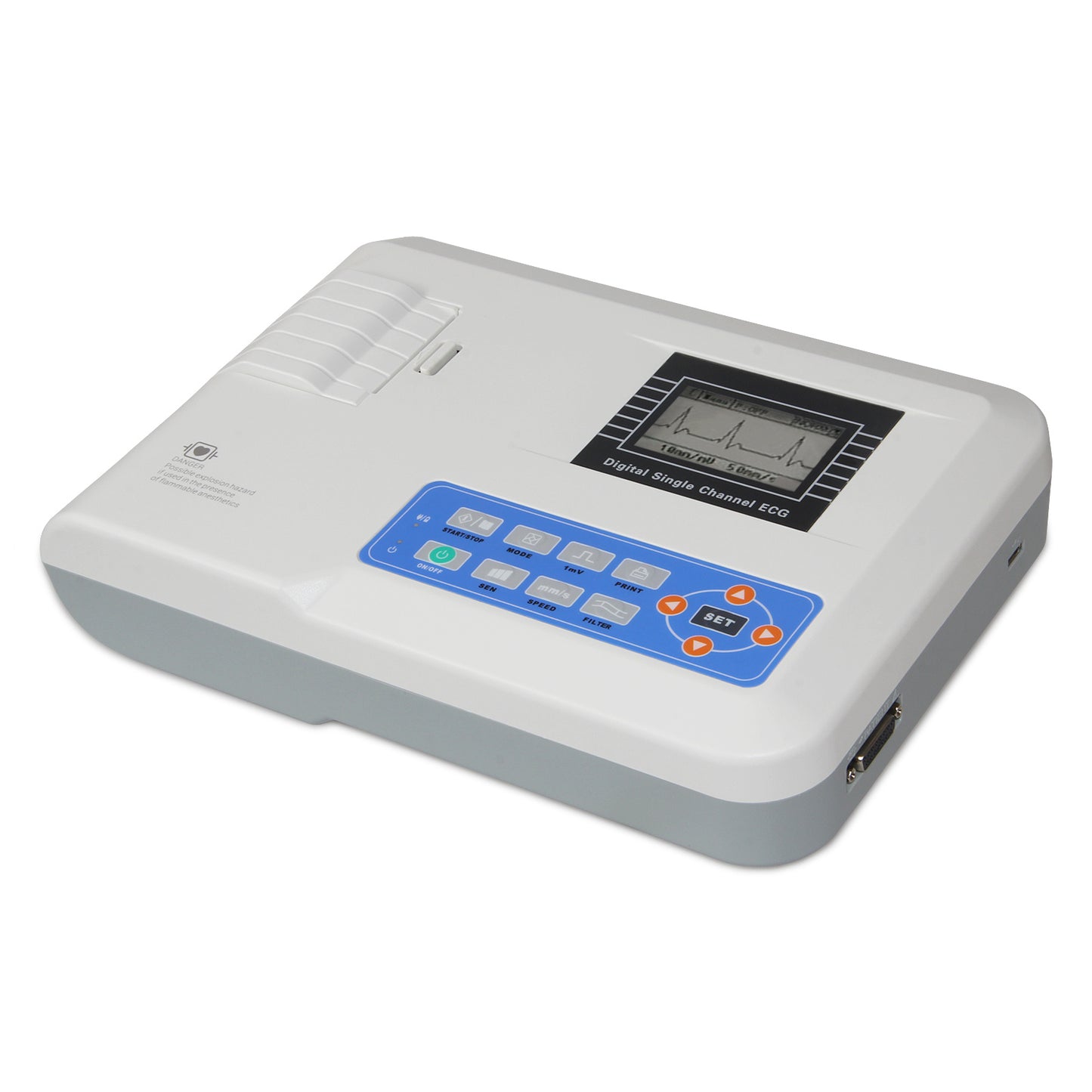

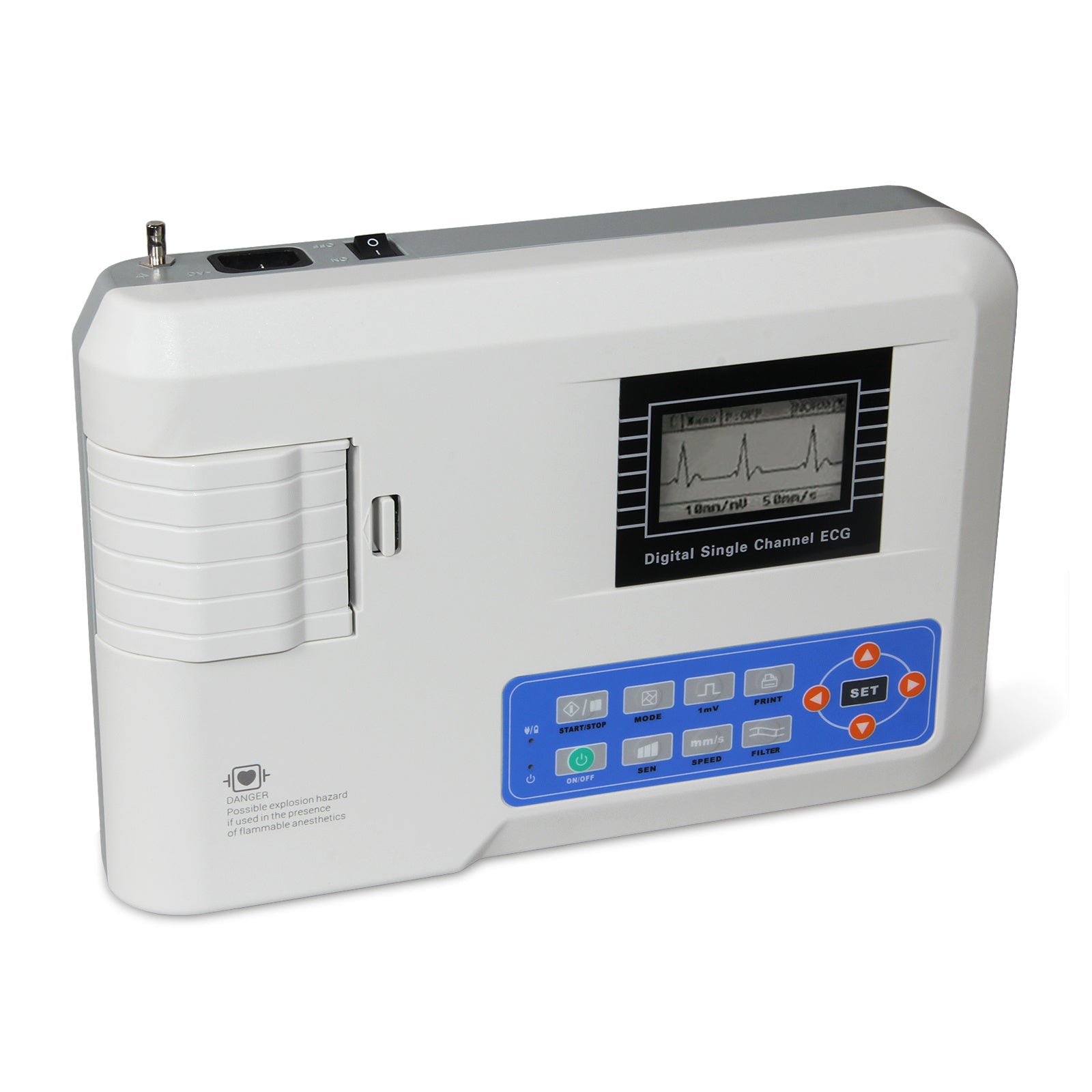

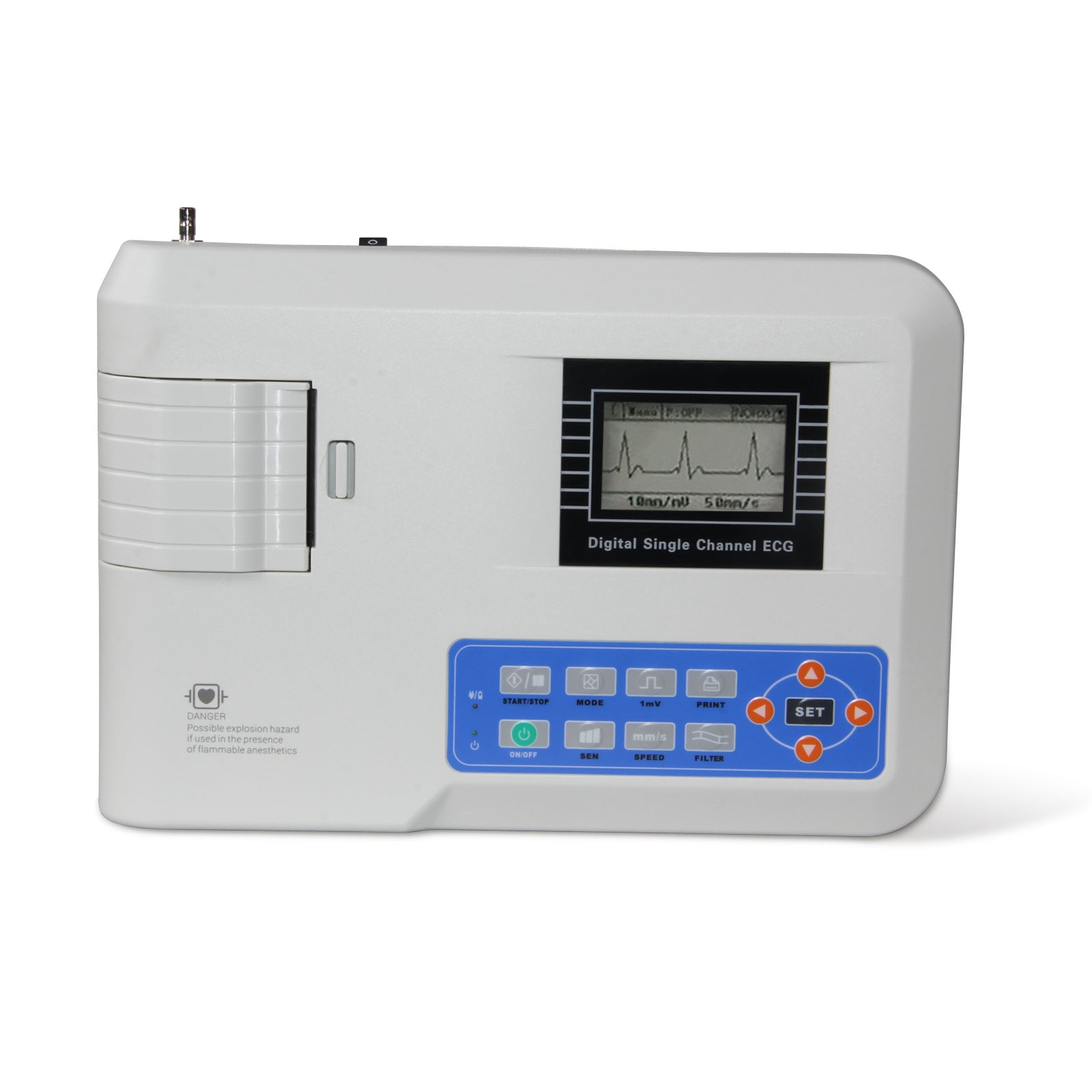

Electrocardiógrafo ECG100G 1 canal, 12 derivaciones con impresora

Introducción

El ECG100G es un electrocardiógrafo de un solo canal que imprime la forma de onda del ECG mediante un sistema de impresión térmica, indicando si hay derivación suelta o papel insuficiente, y cuenta con una interfaz multilingüe que permite grabar la forma de onda del ECG en modo automático/manual, lo que facilita su uso.

Funciones

1) Adopta tecnología de procesamiento digital de señales y obtiene una forma de onda del ECG de alta calidad mediante filtros de frecuencia de potencia, de línea base y de EMG.

2) Incorpora un sistema de impresión térmica de alta resolución (8 puntos/mm), sin necesidad de ajustes. Frecuencia de grabación: hasta 150 Hz.

3) Registra de forma continua y en tiempo real la forma de onda del ECG y las anotaciones (incluyendo la marca de la derivación, la sensibilidad, la velocidad del papel, el estado del filtro, etc.) de forma clara y precisa.

4) En modo automático, finaliza la grabación pulsando el botón una vez, lo que mejora la eficiencia del trabajo.

5) Interfaz e informes en varios idiomas (chino, inglés, francés, italiano, alemán, español, turco, ruso y kazajo). 6) En condiciones óptimas de CC, hasta 7 horas de tiempo de espera, impresión continua de hasta 4 horas y registro de hasta 150 ondas de ECG. Rendimiento

Modo de entrada: flotante y protección contra desfibrilación

Respuesta de frecuencia:

Amplitud de entrada nominal Frecuencia de entrada y forma de onda Respuesta de salida relativa

1.0 0.67 Hz ~ 40 Hz, onda sinusoidal ±10 % a

0.5 40 Hz ~ 100 Hz, onda sinusoidal +10 %, -30 % a

0.25 100 Hz ~ 150 Hz, onda sinusoidal +10 %, -30 % a

0.5 150 Hz ~ 500 Hz, onda sinusoidal +10 %, -100 % a

1.5 ≤ 1 Hz, 200 ms, onda triangular +0 %, -10 % b

a relativo a 10 Hz b relativo a 200 ms

Constante de tiempo: ≥ 3.2 s

CMRR: > 105 dB

Filtro: frecuencia de potencia (CA 50/60 Hz), EMG (25 Hz/35 Hz (-3 dB)), deriva de la línea de base Filtro

Método de registro: Sistema de impresión térmica

Especificaciones del papel de registro: Papel térmico de alta velocidad de 50 mm (ancho) × 20 m (largo)

Selección de la base de tiempo (velocidad del papel): 6,25 mm/s, 12,5 mm/s, 25 mm/s, 50 mm/s, error: ±5 %

Control de ganancia (sensibilidad): 2,5, 5, 10, 20 mm/mV, precisión: ±2 % Sensibilidad estándar: 10 mm/mV ± 0,2 mm/mV

Modo de registro: automático y manual

Clasificación de seguridad: Clase I, componente aplicado a prueba de desfibrilación tipo CF

Voltaje de resistencia de polarización: ± 610 mV

Nivel de ruido: ≤ 12 µVp-p

Frecuencia de muestreo de entrada de la señal de ECG: 32 kHz

Frecuencia de muestreo del procesamiento de datos de forma de onda: 1 kHz

Precisión de muestreo: 24 bits

Señal de detección mínima: 10 Hz, se puede detectar una señal sinusoidal desviada de 20 µV (valor pico a pico)

Precisión de la señal de entrada: ± 5 %

Cuantización de amplitud: ≤ 5 µV/LSB

Desviación temporal entre canales: < 100 µs

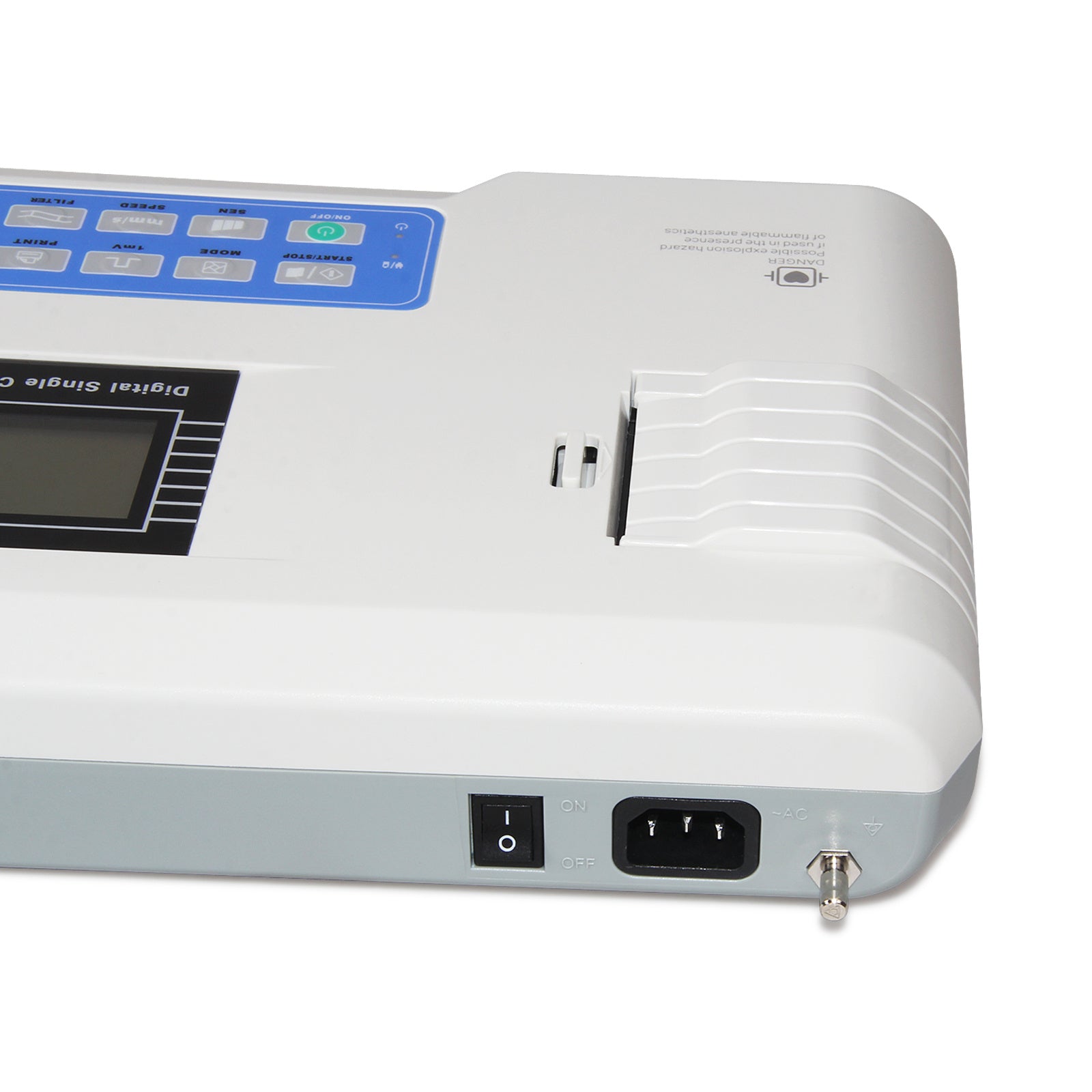

Alimentación: CA: 100 V ~ 240 V (50/60 Hz)

CC: batería de litio recargable de 7,4 V/2000 mAh

Grado de protección contra Entrada de líquido: IPX0

Modo de funcionamiento: funcionamiento continuo

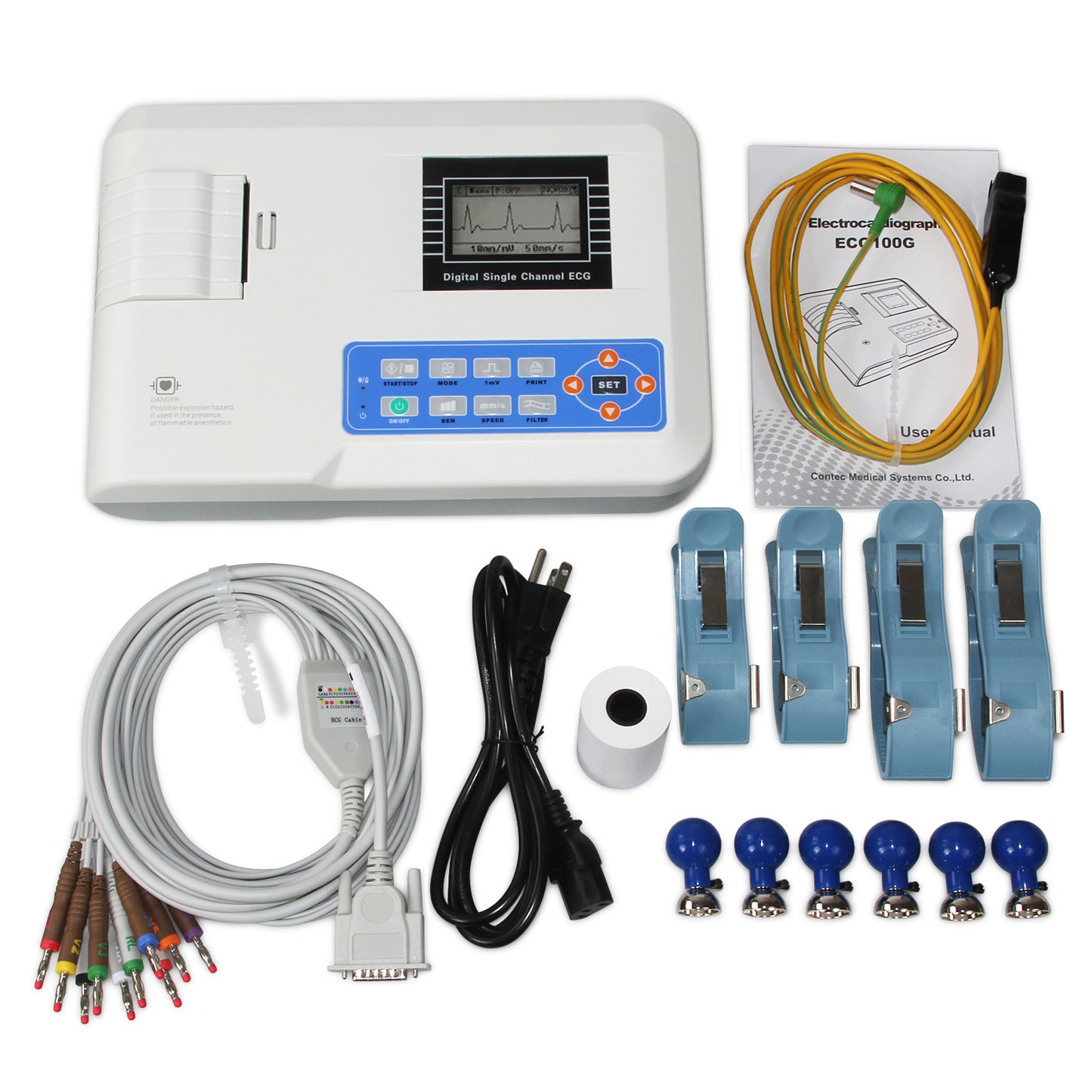

Accesorios

Configuración estándar:

Cable

Electrodo para extremidades

Electrodo pectoral

Papel térmico para registro

Cable de alimentación

Cable de tierra

Manual de usuario

Características físicas

Entorno de trabajo

Temperatura: 5 ℃ ~ 40 ℃

Humedad relativa: 25 % ~ 95 % (sin condensación)

Presión atmosférica: 700 hPa ~ 1060 hPa

Entorno de transporte y almacenamiento

Temperatura: -20 ℃ ~ +55 ℃

Humedad relativa: ≤ 95 %

Presión atmosférica: 500 hPa ~ 1060 hPa

Dimensiones: 315 mm (largo) × 215 mm (ancho) × 77 mm (alto)

Peso neto: 1,5 kg

Certificaciones: SFDA, CMC, CE y FDA
